Coffrage modulaire ORMA

Système de coffrage modulaire pour la construction de tout type de structures verticales en béton. Il se distingue par son haut rendement et des coûts de main-d’œuvre réduits.
Système de coffrage modulaire pour la construction de tout type de structures verticales en béton. Il se distingue par son haut rendement et des coûts de main-d’œuvre réduits.

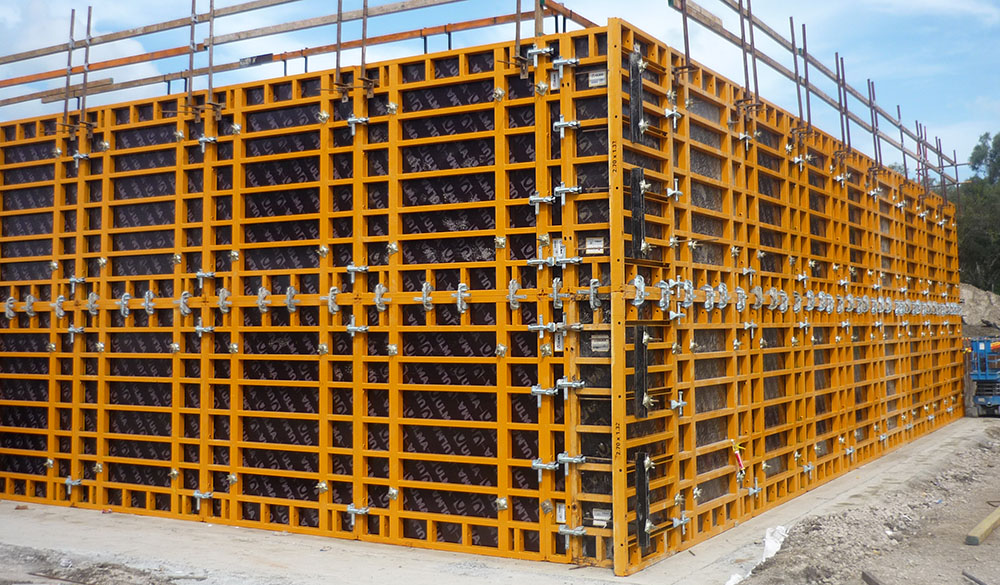

Le système de coffrage modulaire ORMA est un système de coffrage vertical idéal pour réaliser tout type d'éléments en béton verticaux, dans le bâtiment comme en génie civil (coffrage de voiles, coffrage de poteaux, culées, semelles, etc.).

Son haut rendement et sa modularité génèrent un coût optimisé en main-d'œuvre et en temps de mise en œuvre.

Il se compose de panneaux, assemblés à l'aide de pinces pour former des ensembles qui constituent le coffrage. Il dispose d'éléments permettant de s'adapter à toute géométrie avec efficacité et en toute sécurité.

  • Conçu pour supporter des pressions élevées de béton (homologué par l’organisme GSV*).
  • Pression de béton admissible :
    • Gamme 3,3 m:  80 kN/m²
    • Gamme 2,7 m: 74 kN/
  • Flèches maximales:
    • Pour 60 kN/m²: ligne 7, tab. 3 DIN 18202
    • Pour 80 kN/m²: ligne 6, tab. 3 DIN 18202
  • Pour les hauteurs de bétonnage ≤ 3,3 m seuls 2 ancrages en hauteur sont nécessaires.
  • Pour les hauteurs de bétonnage > 3,3 m seuls 3 ancrages en hauteur sont nécessaires.
  • Large gamme de panneaux: hauteurs de 3,3m; 2,7m; 1,2m et jusqu’à 3,3 x 2,4 m (7,92 m²).

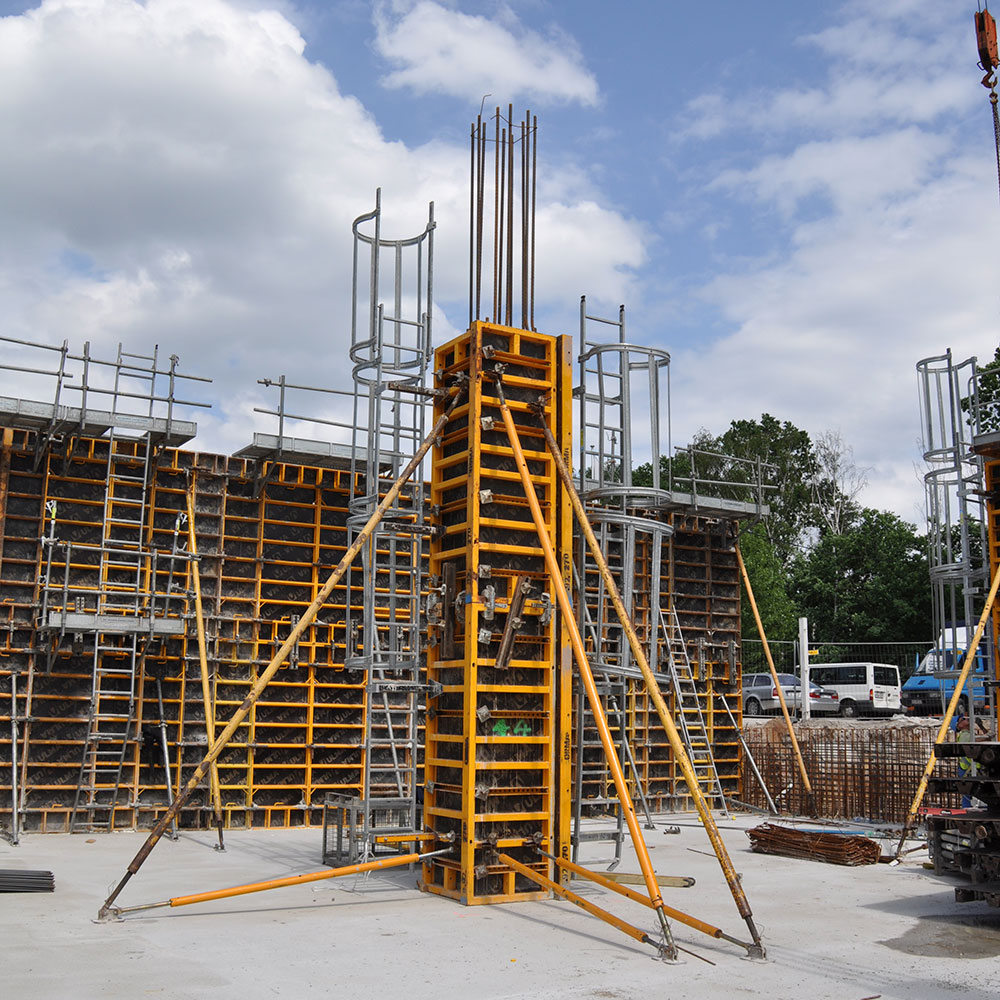

  • POTEAUX
    • Large gamme de panneaux de poteaux pour poteaux de 30 x 30 cm à 120 x 120 cm (réglage tous les 5 cm).
    • Hauteurs de panneaux: 2,7 m; 1,2 m; 0,6 m.
    • Largeurs de panneau poteau: 0,72 m; 0,92 m et 1,32 m.
    • Jusqu’à 80 kN/m² de pression de bétonnage admissible.
  • Très polyvalent: orifices latéraux pour monter rapidement des solutions standard (abouts de voile, angles, poteaux…) tout en réduisant les travaux de finition et de compensation.
  • Union de panneaux avec pinces, grâce à un seul coup de marteau.
    • Trois fonctions élémentaires :
      • Unir
      • Aligner
      • Fixer

               - Réglage de la pince: compensations jusqu’à 10 cm

  • Panneau robuste avec cadre métallique renforcé dans les angles.
  • Élément d'union entre panneaux et en angle.
  • Excellentes finitions grâce au contreplaqué bakélisé tout bouleau de haute qualité.
  • Large gamme de panneaux: hauteurs de 3,3m; 2,7m; 1,2m et jusqu’à 3,3 x 2,4 m (7,92 m²).

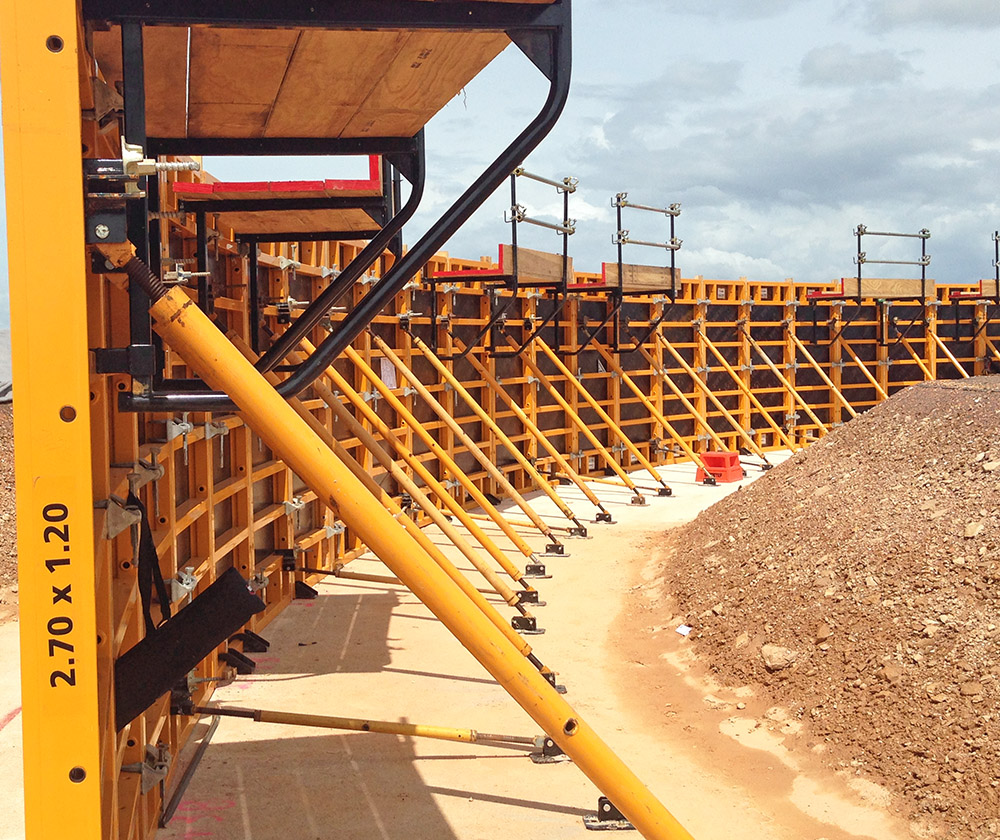

  • Éléments de protection: plate-forme de sécurité. Passerelle métallique avec accès, conçue pour réaliser des travaux en hauteur sur des coffrages de voiles (contreventement, bétonnage, etc.) en toute sécurité.
