Construction en hauteur à Katowice : technologie de coffrage dans les gratte-ciel

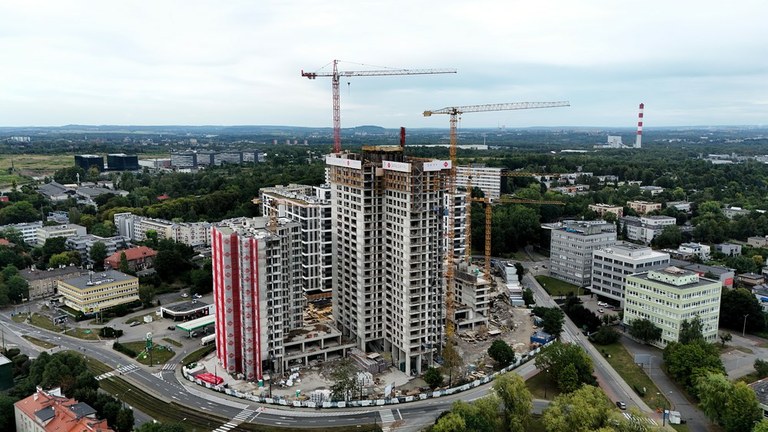

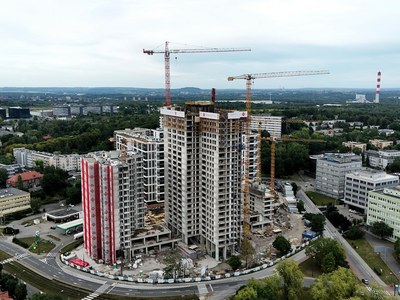

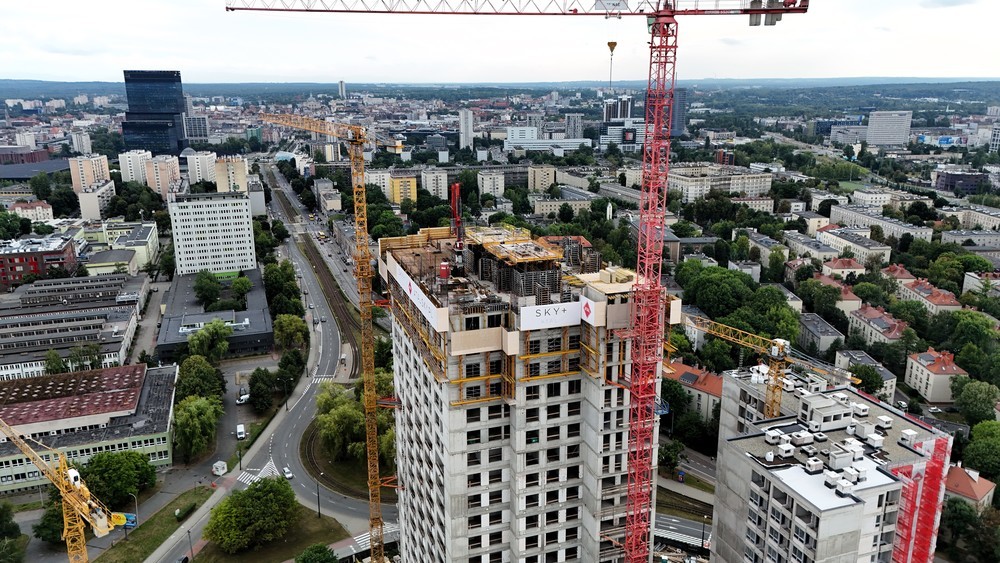

Le projet urbain SKY+ s’articule en deux phases. La première comprend la construction de trois immeubles résidentiels de 15 étages chacun, soit un total de 316 logements. La deuxième phase prévoit le même nombre de bâtiments, mais avec un élément unique : le bâtiment A, une tour de 36 étages au-dessus du sol qui égale en hauteur une autre tour située dans la rue Olimpijska à Katowice, où des solutions ULMA ont été utilisées. L’ensemble offrira à ses utilisateurs un large éventail de services, de commerces et de cafés, ainsi que des espaces communs destinés aux loisirs, tels que des espaces de yoga, des espaces communautaires, un cinéma en plein air et de petits jardins.

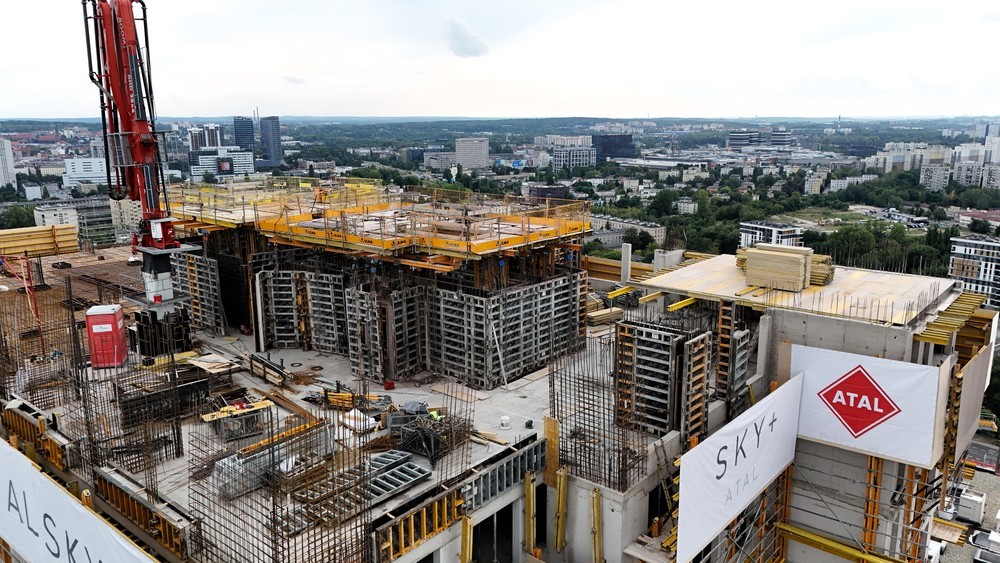

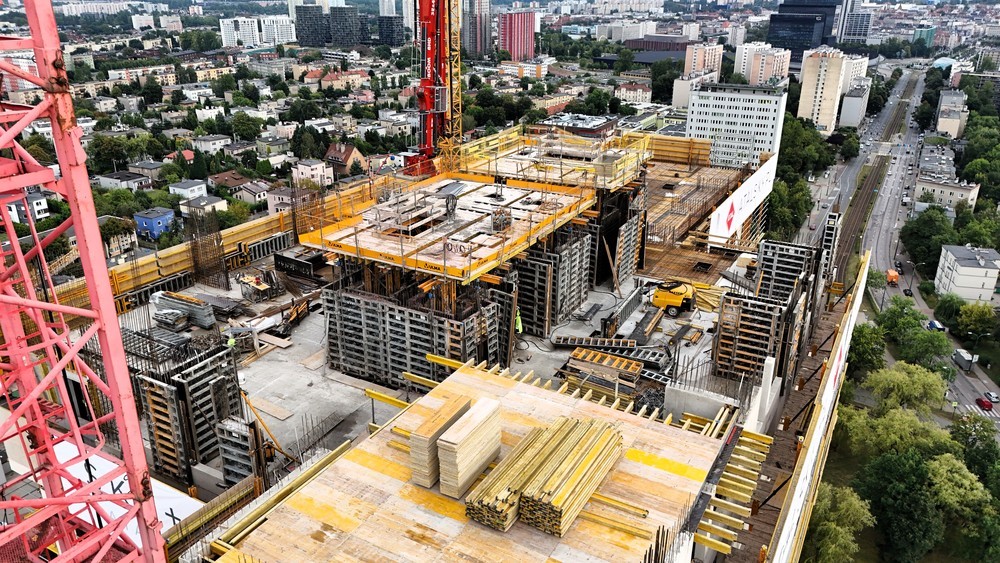

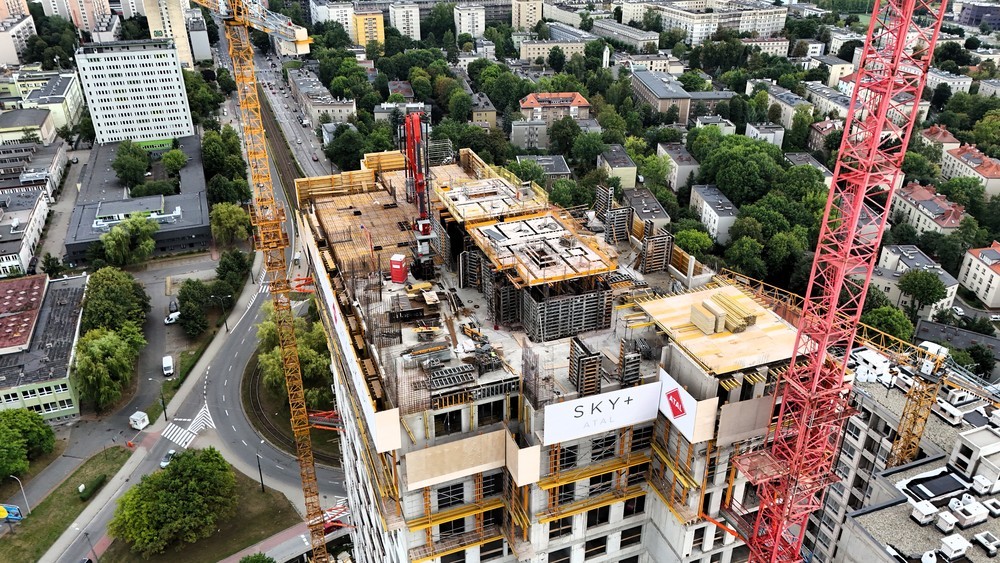

Pour la réalisation des principaux éléments structurels du bâtiment, à savoir les deux cages d’escaliers et d’ascenseurs, ainsi que les gaines techniques du bâtiment A, le choix s’est porté sur le système autogrimpant ATR, équipé de vérins hydrauliques intégrés d’une capacité de 13 tonnes chacun. L’ensemble constitué du coffrage modulaire ORMA et du système ATR a été levé en une seule opération, sans grue, ce qui représente un avantage considérable dans la construction de bâtiments de grande hauteur, où les grues sont souvent une ressource critique.

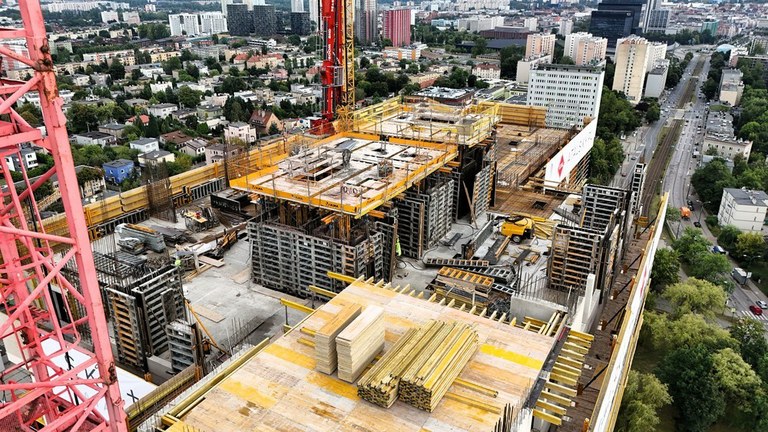

Deux sections du système ATR ont été équipées de plateformes de bétonnage et de consoles configurées avec des éléments du système MK, destinées à la suspension du coffrage modulaire ORMA. Celui-ci a été relié aux entretoises MK par des chariots équipés de galets et de palans à chaîne, qui permettent de soulever le coffrage d’environ 50 cm au-dessus de la dalle et de le positionner à la distance souhaitée par rapport au mur. Des espaces spécifiques ont été prévus sur les plateformes supérieures pour la pose d’échelles. Par ailleurs, dans l’une des sections, une quatrième plateforme inférieure complémentaire a été conçue pour permettre la manutention du coffrage des murs transversaux réalisés lors de la deuxième phase.

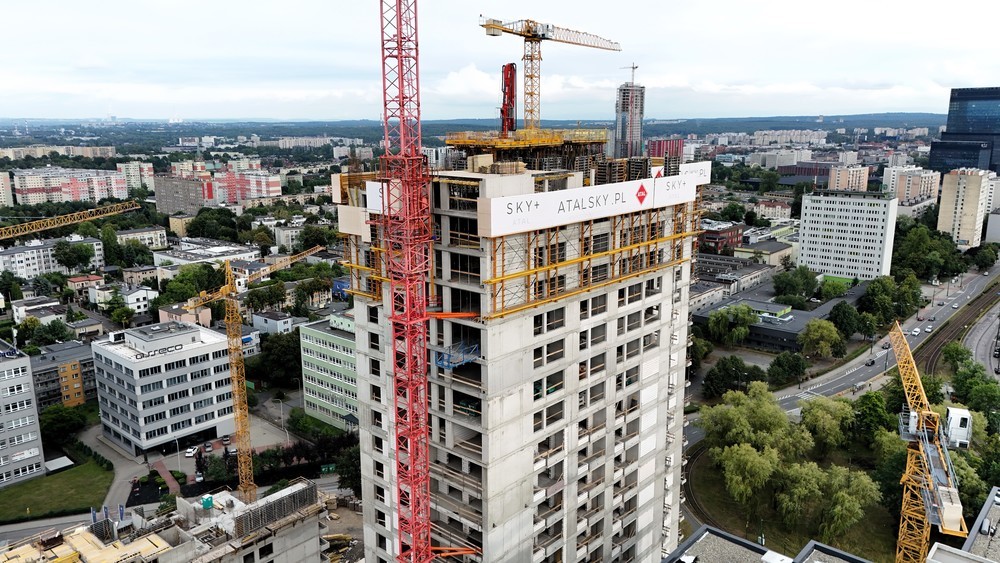

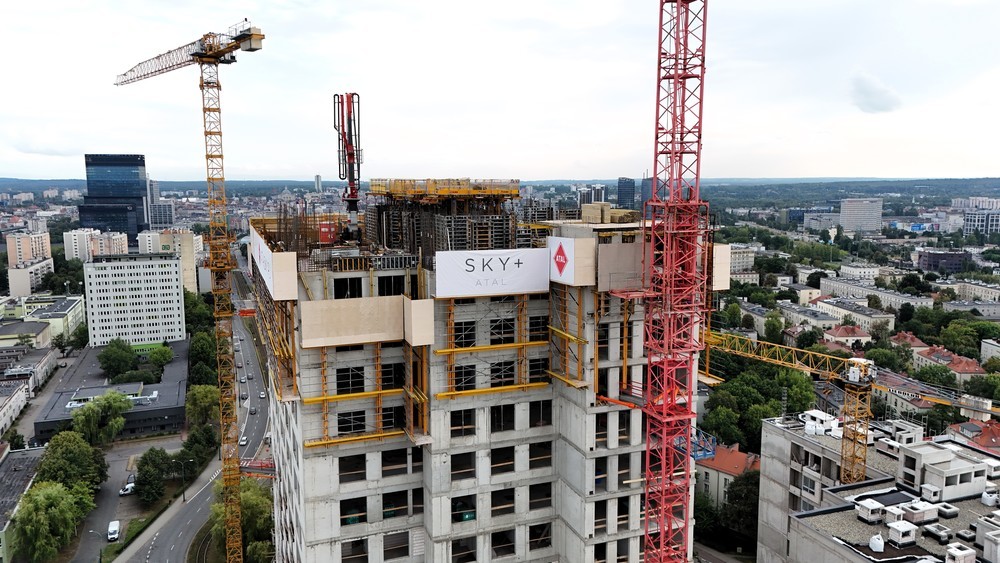

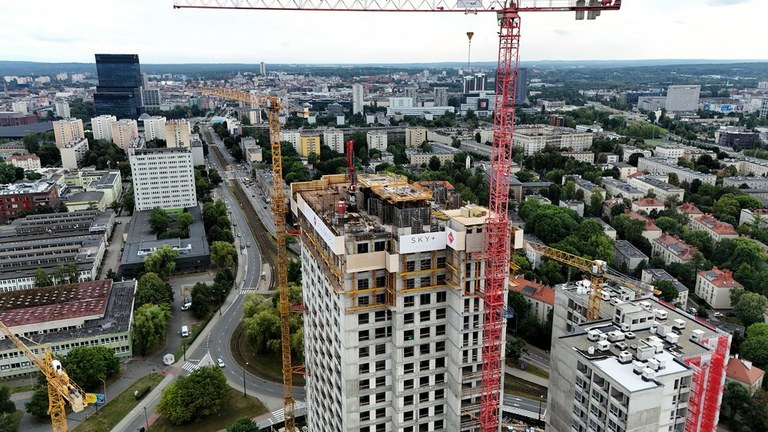

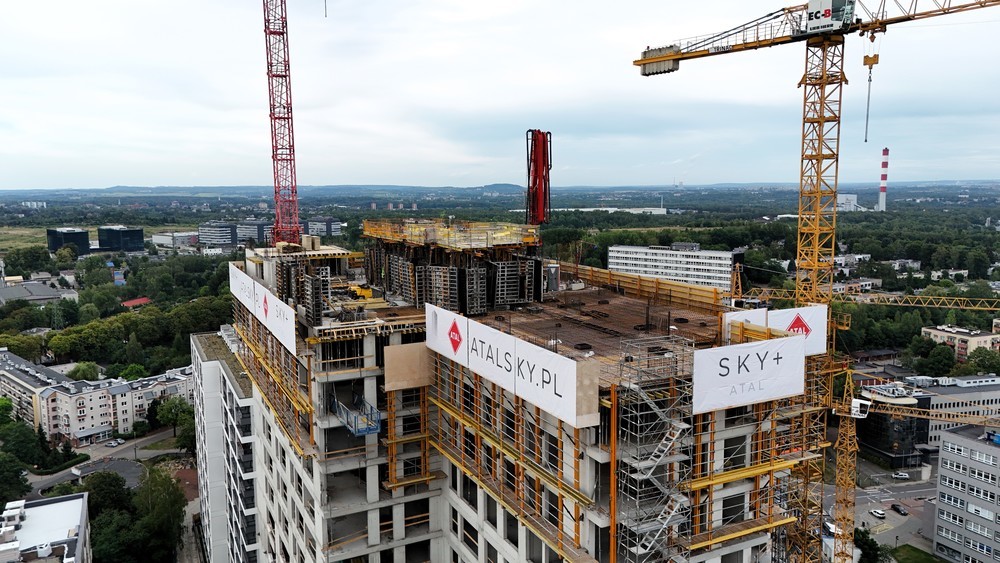

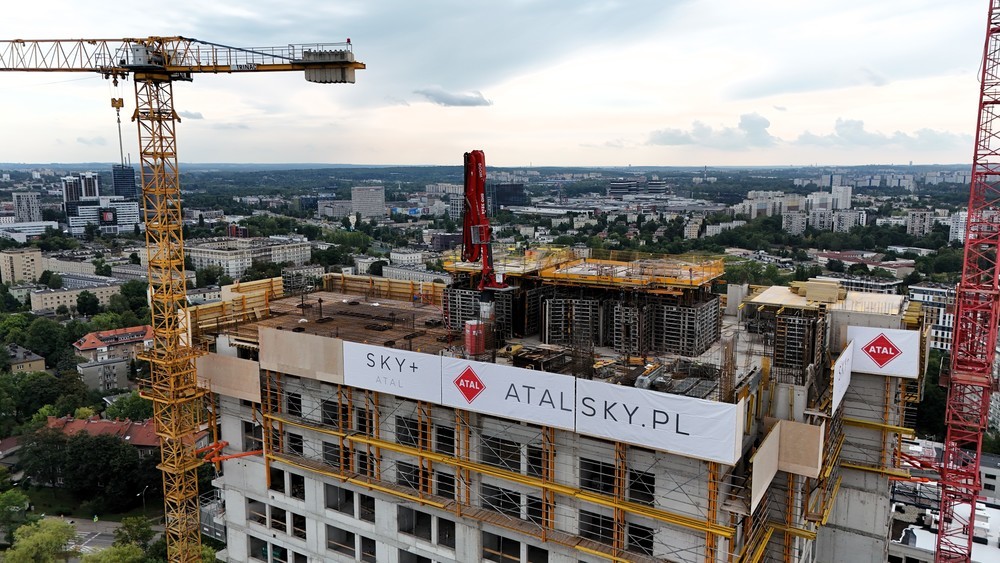

Afin de garantir la sécurité des travailleurs et de les protéger des intempéries, ULMA a fourni des écrans de protection de périmètre HWS. Ce système permet de maintenir la continuité des travaux, quelles que soient les conditions météorologiques, et agit comme un système de protection collective contre la chute de personnes ou d’objets. L’ensemble installé se compose de 22 écrans de périmètre, d’une plateforme d’accès et d’une plateforme de stockage.
En ce qui concerne les dalles, et en fonction des exigences du client, le coffrage de poutres en bois ENKOFLEX a été utilisé. Les murs et les piliers de section carrée et rectangulaire ont été réalisés avec le coffrage modulaire ORMA. La solution est complétée par des consoles grimpantes modulables BMK, compatibles avec les panneaux ORMA, qui ont permis de réaliser les murs d’enceinte du bâtiment.
L’utilisation de systèmes de coffrage de la gamme ULMA a garanti un cycle hebdomadaire d’exécution par étage, ce qui est une condition sine qua non pour la réussite du projet dans le cas de bâtiments de grande hauteur.
